Das Messlabor entspricht in abgetrennten Bereichen der Messraumklasse 1 nach VDI/VDE 2627:2015 (auch nach alter Norm VDI/VDE 2627:1998 ). Die Bodenplatte des Labors ist gegen den Rest des Gebäudes schwingungsentkoppelt.

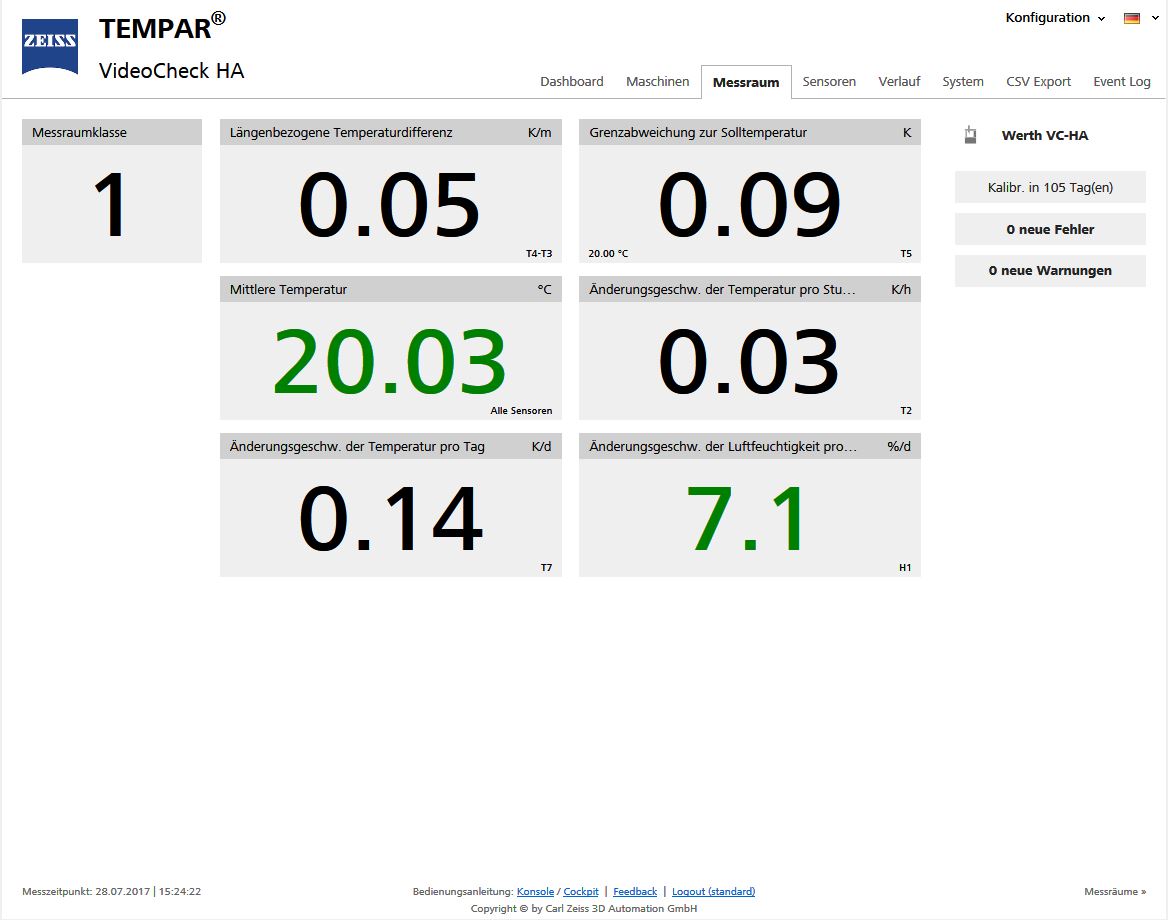

Für eine permanente, von der Klimaanlage unabhängige, Temperaturüberwachung wird das Temperaturüberwachungssystem TEMPAR der Firma Zeiss verwendet. Es ermöglicht jederzeit eine Aussage über die Temperaturverteilung in den überwachten Bereichen sowie die aktuelle Messraumklasse. TEMPAR steht dem IFF als stationäre Variante sowie als mobile Variante zur Verfügung. Mit der mobilen Einheit kann man auch außerhalb des Messraums oder bei Kunden ein definiertes Raumvolumen überwachen und klassifizieren.

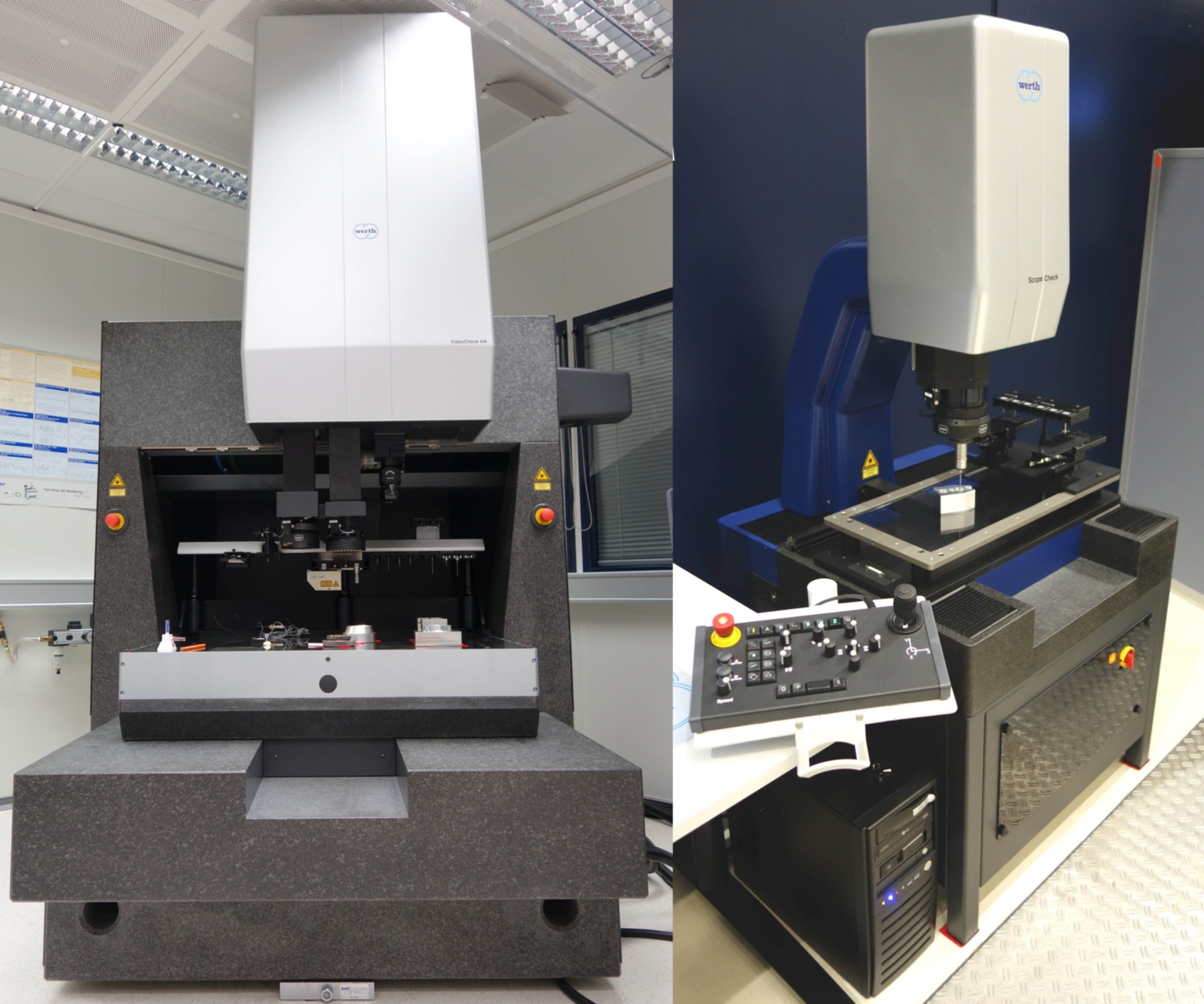

Dem IFF stehen zwei 3D-Multisensor-Koordinatenmesssysteme (KMS) der Firma Werth zur Verfügung. Auf ihnen werden neben Forschungsaufgaben auch studentische Arbeiten sowie auf Anfrage Auftragsmessungen durchgeführt. Das kleinere KMS steht zeitweise außerhalb des Messraums um den Einfluss einer nicht geregelten Umgebung auf des Messergebnis zu untersuchen
Werth VideoCheck HA
Granitbasis mit feststehendem Portal; luftgelagerte Achsen; Zerodur-Maßstäbe
Messvolumen 730 x 650 x 400
MPEE = 1,5 * L / 500 µm [L in mm] (in 1D und 2D MPE besser)
Sensoren: 10-fach Zoomoptik (0,6-10x) mit variablen Fokus (Arbeitsabstand)
Festoptik (10x)
Abstandslaser
schaltender Taster Renishaw TP200
messender Taster Renishaw SP25
Rauheitssensor
Laser-Line-Sensor
Werth ScopeCheck
Granitbasis auf Gestell; Ständerbauweise; mechanische Achs-Lagerung
Messvolumen 400 x 200 x 200
MPEE = 2,9 * L / 100 µm [L in mm]
Sensoren: 10-fach Zoomoptik (0,6-10x) mit variablen Fokus (Arbeitsabstand)
Abstandslaser
messender Taster Renishaw SP25

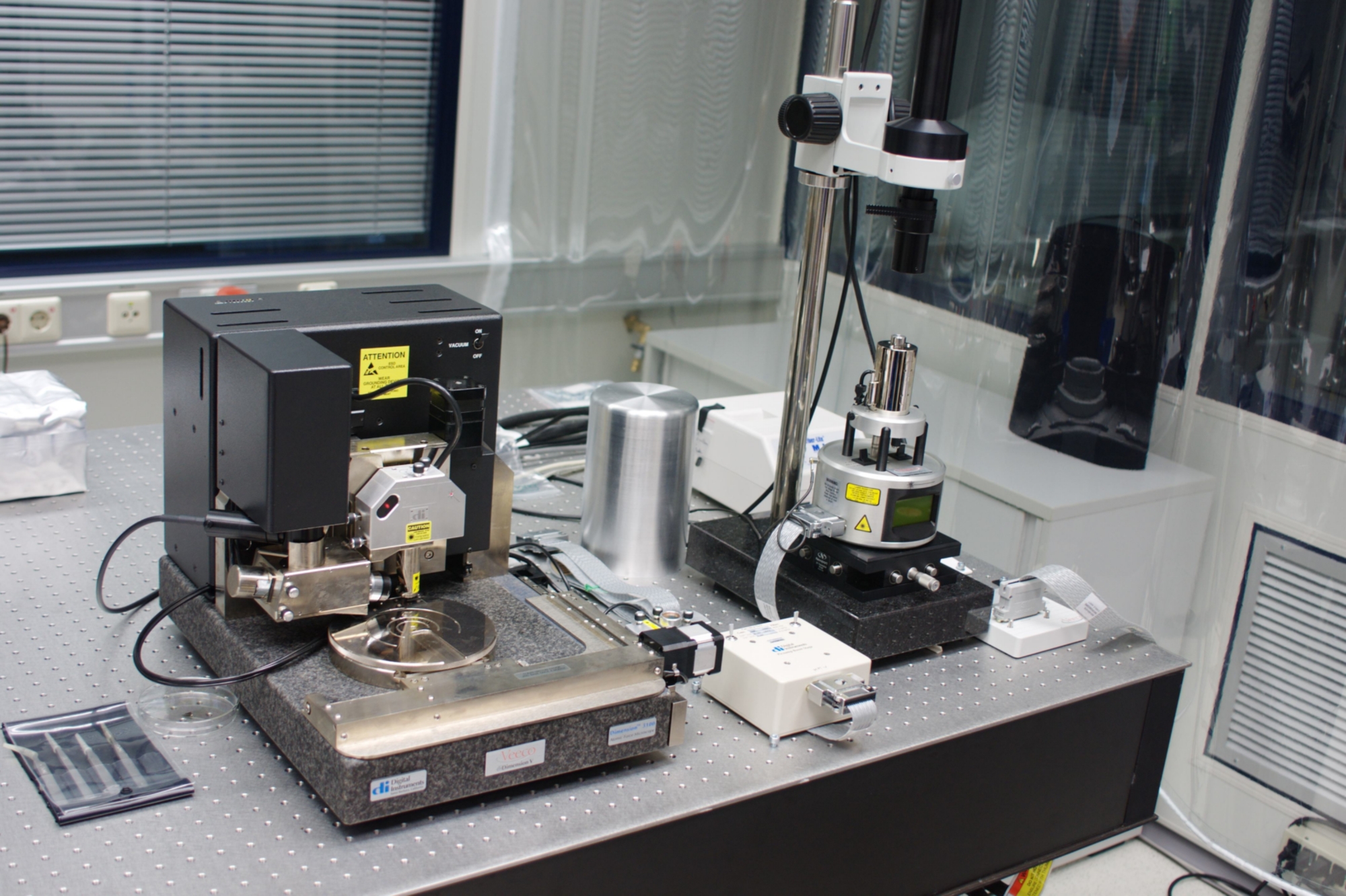

Am IFF sind zwei Atomkraftmikroskope (AFM) der Firma Bruker (ehemals Veeco) vorhanden.
An beiden Geräten stehen die üblichen AFM-Messmethoden sowie die Rastertunnelmikroskopie zur Verfügung.
Bruker Dimension 3100
Messfläche ca. 100 x 100 [mm]
Bruker Multimode V
Messfläche ca. Ø 15 [mm]
Mit dem konfokalen Messgerät können Oberflächen optisch dreidimensional erfasst und charakterisiert werden.
Sensofar PLµ 2300
Objektive 10x bis 50x
ULM 01-600D
Perthen Perthometer S8P
Perthen Formmeter F2P mit MMQ3
Dimensionelle Messtechnik
- Messtechnische Untersuchungen
- Auftragsmessungen mit Multisensor-Koordinatenmesssystemen
- Prüfplanerstellung und Programmierung zum IFF kompatibler Messhardware
- Erstellung von Prüfkonzepten und Messstrategien
- Methoden zur Qualitätssicherung in der Fertigung
- Temperaturklassifizierung von Räumen mittels TEMPAR
Die Mitarbeiter des IFF arbeiten bei der VDI-Richtliniengestaltung mit (zur Zeit VDI 2617) und sind AUKOM-ausgebildet, teilweise bis Stufe 3.
Leiter Messlabor
